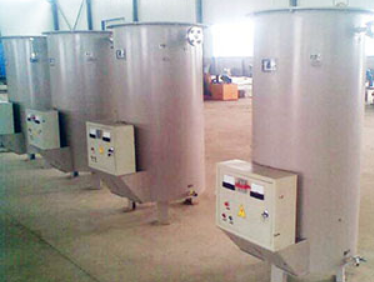

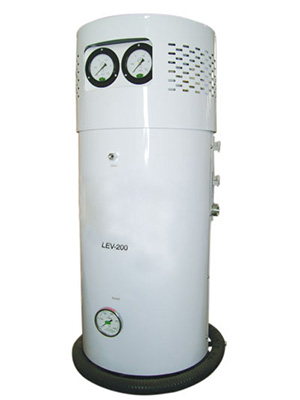

LEV系列電加熱水浴式氣化器
液化氣由浸在溫水中的盤管中通過，吸收溫水的熱量后氣化并通過熱，經過氣液分離器脫去重組份后輸入管網。
溫水的熱能由1Cr18Ni9Ti不銹鋼電加熱器提供，集裝于氣體器上的防暴電控箱內的儀表自動控制電加熱器的循環啟停， 將水溫控制在用戶設定的工作范圍（通常為60±2.5℃）。
當水溫低于用戶設定的下限點（通常為55℃）時，安裝在液化氣進氣口管路上的電磁閥將自動關閉，以防低溫氣化 過液。當水位低于用戶設定的下限時，無論水溫高低，電加熱器均停止加熱以防止干燒。氣化器上的安全閥設定壓力為 1.76Mpa，并沒有水位，水溫及液化氣進出口壓力現場顯示儀表。
技術特性：
·氣化能力 50～200Kg/h
·電磁閥開啟 溫州55℃（可調）
·全自動（一體式防爆電控箱）
·工作水溫 60±2.5℃（可調）
·氣化出口溫度 ≥35℃
·設計壓力 1.8MPa
·安全閥起跳壓力 1.76MPa
·安全連鎖點 水溫低限/水溫高限水溫低限
·報警方式 燈光報警
·功率 8～80KW
·電源 380V/50HZ
技術特點：
·換熱器由天津市技術監督局鍋爐壓力容器檢驗所監制
·防爆電氣由化工部電氣儀表防爆質量監測中心監制
·設有安全連鎖保護，防止過液
·不銹鋼1Cr18Ni9Ti防爆電加熱器
·內置防水離子靜電腐蝕裝置
·出廠前參數均已調定，既裝既用
·內置氣液分離器及排污裝置
|
設備型號 |
外形尺寸（ mm ） |
安全閥口徑 |
排污口口徑 |
功率(KW) |
重量 (KG) |
||||||||||
|
|
A |
B |
C |
D |
E |
H |
I |
J |
K |
進液口 |
出氣口 |
|
|
|
|
|
LEV-50 |
410 |
375 |
860 |
190 |
1060 |
575 |
15 |
90 |
410 |
WN15-2.5 |
WN20-2.5 |
Rc1/2 |
Rc3/4 |
8 |
110 |
|
LEV-100 |
410 |
375 |
992 |
190 |
1195 |
575 |
15 |
90 |
410 |
WN15-2.5 |
WN20-2.5 |
Rc1/2 |
Rc3/4 |
15 |
155 |
|
LEV-150 |
500 |
475 |
1100 |
200 |
1300 |
200 |
50 |
85 |
500 |
WN20-2.5 |
WN25-2.5 |
Rc1/2 |
Rc3/4 |
23 |
220 |
|
LEV-200 |
550 |
525 |
1260 |
200 |
1460 |
745 |
40 |
90 |
500 |
WN20-2.5 |
WN25-2.5 |
Rc1/2 |
Rc3/4 |
30 |
255 |
